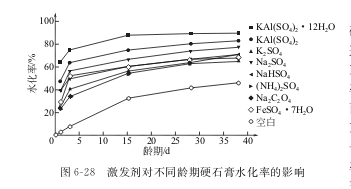

圖6‐28所示為分別添加不同激發(fā)劑的硬石膏在不同齡期的水化率。硬石膏的添加量為硬石膏激發(fā)劑=100：1 (摩爾比)。

從圖6‐28可以看岀，不同激發(fā)劑對(duì)硬石膏水化能力的影響不同，但其水化速率均加快。KAl(SO4)2·12H2O和KAl(SO4)2 的激發(fā)效果最好，3d水化率都達(dá)到60%以上﹔其次是 Na2SO4﹔而K2SO4、NaHSO4、FeSO4·7H2O、Na2C2O4 和 (NH4)2SO4 的效果基本一致，但仍能大幅提高硬石膏的水化率。若以KAl(SO4)2·12H2O為激發(fā)劑，成型過(guò)程中會(huì)產(chǎn)生大量氣泡，這是因?yàn)橛彩嘀泻猩倭刻妓猁}礦物，KAl(SO4)2·12H2O水解后生成的H十將與CO32一作用產(chǎn)生CO2氣體﹔煅燒明礬KAl(SO4)2中含有活性Al2O3 和K2SO4，均對(duì)硬石膏有激發(fā)作用。對(duì)硬石膏來(lái)說(shuō)，選擇KAl(SO4)2、Na2SO4 和K2SO4作激發(fā)劑較合適。

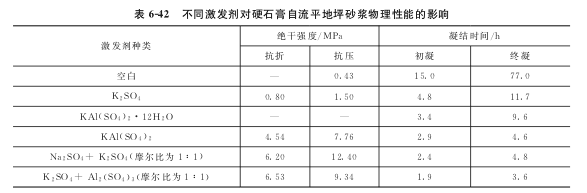

硬石膏與激發(fā)劑摩爾比為100：1時(shí)，激發(fā)劑對(duì)硬石膏自流平地坪砂漿抗折強(qiáng)度、抗壓強(qiáng)度和凝結(jié)時(shí)間的影響見表6‐42。

由表6‐42可見，適量復(fù)合激發(fā)劑能夠改善硬石膏自流平地坪砂漿的物理性能，Na2SO4與K2SO4按摩爾比為1：1復(fù)合使用，硬石膏自流平地坪砂漿的綜合物理性能較好。

根據(jù)這些結(jié)果，在添加適量硫酸鹽激發(fā)劑后，在硬石膏中分別添加硅酸鹽、鋁酸鹽和早強(qiáng)快硬硫鋁酸鹽水泥，水泥摻人量對(duì)硬石膏基自流平地坪砂漿抗壓強(qiáng)度的影響見圖6‐29。
由圖6‐29可見，隨水泥摻人量增加，抗壓強(qiáng)度逐漸提高﹔在相同摻人量下，硬石膏‐硅酸鹽水泥體系和硬石膏‐鋁酸鹽水泥體系的抗壓強(qiáng)度基本一致，而硬石膏‐硫鋁酸鹽水泥體系的抗壓強(qiáng)度明顯提高﹔對(duì)于硬石膏‐硫鋁酸鹽水泥體系，當(dāng)水泥摻人量低于40%時(shí)，抗壓強(qiáng)度隨水泥摻人量增大而大幅提高，當(dāng)水泥摻人量為40%時(shí)，其絕干抗壓強(qiáng)度為27.2MPa。其后繼續(xù)增加水泥摻人量，抗壓強(qiáng)度基本穩(wěn)定不變。

河南潔源新型建筑材料有限公司是一家專業(yè)從事工業(yè)固體廢棄物資源化綜合利用和石膏基建材料研發(fā)、生產(chǎn)、銷售和施工為一體的高科技企業(yè)，河南省脫硫石膏深加工企業(yè)、全國(guó)工業(yè)石膏資源綜合利用骨干企業(yè)。主要生產(chǎn)輕質(zhì)抹灰石膏、底層抹灰石膏、 面層石膏、嵌縫石膏、石膏基自流平等新型無(wú)公害環(huán)保高科技產(chǎn)品，致力于成為客戶值得信賴的建筑合作伙伴，深受眾企業(yè)所依賴。
